一、常见的两类射频滤波器
在射频系统设计中，滤波器往往是容易被忽视的器件。天线增益、功放线性度、混频器噪声系数——这些参数总能获得更多关注。但在实际工程中，一套设备出货后最大的售后问题，常常出在一个被"差不多就行"态度选型的滤波器上。
射频滤波器的本质：放行目标频段，阻挡所有不需要的频率分量。但随着5G/6G时代的到来，电磁频谱的拥挤程度前所未有——在Sub-6GHz频段，相邻运营商频段间的隔离余量可能仅有几十MHz。滤波器不仅要"挡住"，还要"挡得干净"，同时尽可能少地吃掉信号——这就是插入损耗、带外抑制和Q值三者之间的永恒博弈。
本文主要介绍两类最经典、应用最广泛的滤波器——LC滤波器和腔体滤波器，系统梳理其工作原理、核心参数和选型逻辑，希望为读者在项目选型中提供帮助。

二、LC滤波器：灵活高效的基础方案
2.1 工作原理与频率覆盖
LC滤波器属于集总参数（Lumped Element）滤波器，由电感（L）和电容（C）两种储能元件构成。其频率选择的物理基础简单而优美——电感阻抗随频率升高，电容阻抗随频率降低，两者在不同频段呈现相反的电抗特性，通过合理安排串联/并联拓扑，即可实现低通、高通、带通、带阻四种基本滤波功能。
LC滤波器的频率覆盖范围极广，从100 MHz以下到30 GHz以上均可工作。但在实际工程中，我们通常将其最佳区间定在500 MHz至2 GHz之间——在这个频段内，LC滤波器在性能、尺寸和成本之间达到了最优平衡。一个500 MHz的LC带通滤波器，体积通常仅为同频段腔体滤波器的三分之一到二分之一，这是其最大的实用优势。
2.2 核心优势
滤波器响应的最大自由度——LC滤波器支持所有主流逼近函数：Butterworth（最平坦带内响应）、Chebyshev（等纹波、更陡过渡）、Elliptic/Cauer（带外零点、最陡截止）、Bessel（恒定群延迟）。这种灵活性是腔体滤波器难以比拟的——当无法通过拧螺丝把Chebyshev腔体调成Bessel响应，换几个LC元件值就可以。
中心频率可调性——调整线圈电感无需机械加工，这是LC滤波器在原型验证和快速迭代场景中的杀手锏。一个经验丰富的射频工程师可以在VNA前花10分钟手动调整电感匝间距，将中心频率修正到目标值的±1%以内。
结构兼容性——LC滤波器可适配SMA、SMP、N型、BNC等多种连接器，支持插件式、表贴式、PCB嵌入式等多种安装方式。机械封装设计自由度极高，可适应各种奇异的空间约束。
2.3 固有局限
Q值天花板——LC滤波器的Q值受限于真实电感的品质因数。一颗优秀的0402封装高频电感在900 MHz时Q值约为45~60，远方低于腔体谐振器的3,000+。这意味着LC滤波器注定无法实现极窄带宽（<1%相对带宽），过渡带的陡峭程度也有物理上限。
高频寄生效应——当工作频率超过2 GHz，所需的电感值降至几个nH量级，此时PCB走线的寄生电感（约0.5 nH/mm）和焊盘的寄生电容开始主导电路行为。你在仿真软件里设计的椭圆响应，实际焊出来的板子可能连-3 dB点都偏差了20%。这就是为什么2 GHz以上的窄带LC滤波器设计更像一门手艺而非科学——需要反复迭代仿真、制板、实测、调整的循环。
多节级联的插损累积——当一个LC滤波器需要8节以上的节数来实现高抑制比时，每节的电感ESR损耗叠加，总插入损耗很可能超过3~4 dB。对于接收链路而言，这意味着灵敏度被直接吃掉3~4 dB——这是不可接受的。

三、腔体滤波器：高性能场景的终极答案
3.1 物理原理：腔体的Q值
腔体滤波器的核心是三维金属谐振腔——一个两端短路的波导腔体。电磁波在腔内来回反射形成驻波，仅有特定频率的电磁模式能稳定存在。谐振频率由腔体的物理尺寸精确决定：
f_res = (c/2) · √[(m/a)² + (n/b)² + (p/d)²]
腔体滤波器Q值能够达到3,000~10,000的根本原因在于能量存储介质：电磁能量以三维驻波的形式储存在空气中，空气的介质损耗几乎为零。唯一不可消除的损失来源于金属壁表面趋肤深度层（铜在10 GHz时趋肤深度仅约0.66 μm）内的欧姆损耗。这让腔体滤波器成为各类滤波器中无载Q值当之无愧的冠军。
3.2 核心优势
腔体滤波器覆盖20 MHz至30 GHz以上，但最适合的区间在500 MHz以上——低于这个频率，腔体尺寸会大到不切实际。
插入损耗逼近物理极限——一个设计良好的4阶Chebyshev腔体滤波器，在28 GHz、500 MHz带宽条件下，插入损耗可低于0.5 dB。这个数字在其他滤波技术中几乎不可能实现。对接收灵敏度而言，每节省0.5 dB的插损，就等于解放了功放0.5 dB的输出压力——在热管理和线性度设计上都是一个重要减负。
功率容量的绝对优势——腔体滤波器的金属结构和空气介质使其能够承受百瓦至千瓦级的射频功率。在基站功放输出端和雷达发射链路中，腔体滤波器几乎是唯一的选择。特别需要强调的一点是：功率容量和插入损耗是一对相互强化的参数——插损越低，滤波器内部发热越少，功率容限越高。腔体滤波器同时在这两个维度上达到了最优。
带外抑制的极致——通过多腔级联和交叉耦合引入传输零点，腔体滤波器可实现60~80 dB以上的带外抑制。更关键的是，交叉耦合产生的传输零点可以非对称地放置在通带近端（例如在上边带的紧邻频段放置一个零点），实现"对一侧极度严格、对另一侧适度放松"的非对称滤波特性——这在邻频干扰场景中价值极高。
3.3 局限性
体积与重量——这是腔体滤波器绕不过去的短板。一个VHF频段（~200 MHz）的四分之一波长腔体谐振器，物理长度约37.5厘米——这对现代紧凑型设备来说是巨大的空间负担。虽然5G毫米波频段（28 GHz）的腔体尺寸已缩小到厘米级，但Sub-6 GHz频段基站中的腔体滤波器组仍然是设备内部体积最大的单类元件。
制造复杂性——腔体滤波器的核心工序之一是调谐。无论CNC加工精度有多高（现代精密加工可达±5 μm），装配后的滤波器仍需在矢量网络分析仪上由熟练技术人员逐腔调谐。一个6阶腔体滤波器的调谐可能需要30~60分钟——这直接推高了单件成本，也是其不适合极大规模消费电子应用的根本原因。
频率固定性——腔体滤波器的中心频率由物理尺寸决定，一旦制成就不可更改（除非重新加工或大范围调谐）。在多频段、多制式并存的5G时代，这迫使基站设备中需要配置多组固定频段的滤波器并联使用——进一步加剧了体积和成本问题。

四、产品选型的关键参数
4.1 插入损耗
插入损耗是滤波器选型中最常被提及的参数，但很多工程师只看了规格书上的典型值，忽略了温度、老化和容差导致的恶化。一个关键的工程原则是：滤波器在接收链路最前端，其插入损耗1:1地叠加到系统噪声系数上。1 dB的额外插损 = 1 dB的灵敏度损失。如果你发现接收灵敏度总是差那么1~2 dB，大概率是滤波器的实际插损比预期高——用VNA实测，别只看规格书。
4.2 Q值
Q值是滤波器谐振器"纯净度"的终极度量。高Q意味着：更低的插入损耗、更陡的通带-阻带过渡、更窄的带宽能力。但Q值不是越高越好——过高的有载Q会带来严重的群延迟变化，导致宽带信号的相位失真。在数字通信系统中，这体现为EVM恶化。
4.3 带外抑制
LC滤波器通过增加节数来提升抑制比，代价是插损累积和体积膨胀。腔体滤波器则可以通过交叉耦合在不增加谐振腔数量的情况下引入传输零点（TZ），实现非对称的近端高抑制——例如在通带上方1 MHz处实现40 dB抑制，而通带下方相对宽松。这种"精准打击"的抑制模式是腔体滤波器的一项重大技术优势。
4.4 功率容量与PIM
在发射链路中，功率容量是硬指标——不够就是不够，没有妥协余地。腔体滤波器的空气介质和金属结构决定了其击穿阈值远高于任何集总参数方案。另外值得注意的是无源互调（PIM）——在高功率多载波场景下，滤波器本身的非线性会产生互调产物落入接收频段。腔体滤波器因为避免了铁氧体磁芯等非线性材料，其PIM性能通常优于LC方案。对于基站双工器而言，-160 dBc以下的PIM是基本要求——这几乎只有腔体方案能满足。
4.5 温度稳定性
LC滤波器的温度漂移来源于电感磁芯和电容介质的温度系数叠加，典型值在几十到几百ppm/°C。腔体滤波器依靠金属热膨胀——普通铝合金CTE约23 ppm/°C，使用殷钢（Invar，CTE≈1.2 ppm/°C）可将温漂控制在个位数ppm。如果需要在-40°C到+85°C范围内保持滤波特性不漂移，殷钢腔体是目前最成熟可靠的方案。

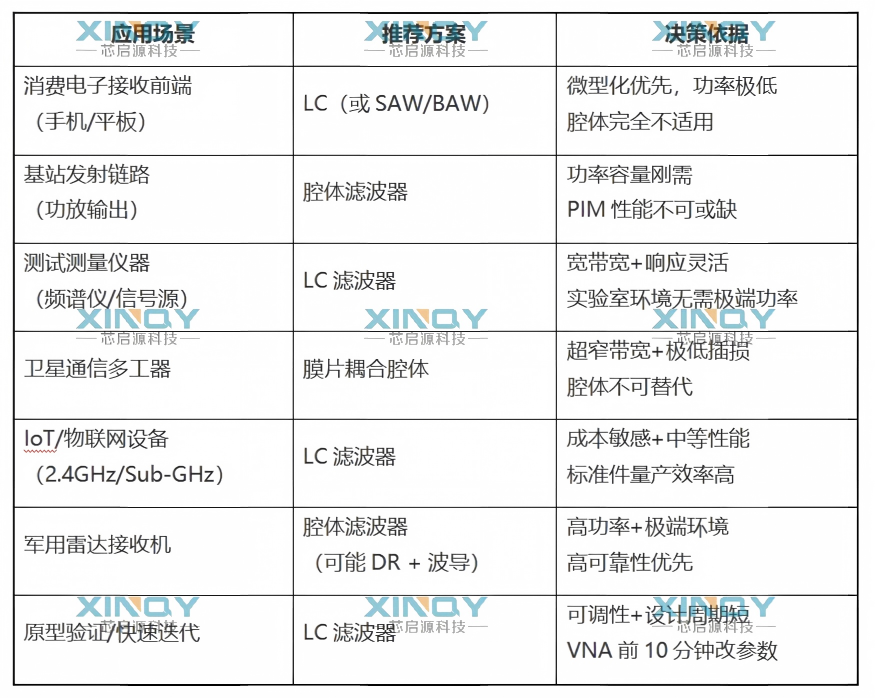

五、应用场景推荐：什么时候选LC，什么时候选腔体？
以下推荐基于实际工程经验，而非理论理想值：

六、技术发展趋势
6.1 LC滤波器：从分立元件走向集成化
LTCC（低温共烧陶瓷）和IPD（集成无源器件）技术正在重塑LC滤波器的形态。将多层电感、电容以叠层互连的方式集成于单片陶瓷或硅基板内，寄生效应降低了1~2个数量级，自谐振频率显著提高。这使得LC滤波器的工作频率可以向10 GHz以上延伸——传统分立LC方案不敢想的频段。此外，MEMS可调电容与数字控制电路的结合，让"自适应LC滤波器"从概念走向商用——根据实时频谱环境动态调整中心频率和带宽。
6.2 腔体滤波器：轻量化、介质化、可调谐
陶瓷介质波导（DW）滤波器是近年来产业化最快、影响最深远的腔体技术演进方向。通过在陶瓷介质块内钻孔、开槽形成谐振单元，再利用全表面金属化实现电磁屏蔽——体积缩小至同频段空气腔体的1/3~1/5，同时保持Q值在1,000~3,000量级。这直接推动了5G Massive MIMO基站中64通道滤波器组的小型化实现。目前3.4~3.6 GHz的商用陶瓷DW滤波器插损仅0.5~1 dB，带外抑制>40 dB，已成为5G基站的主流方案。
金属3D打印正在改变腔体滤波器的制造范式。传统CNC加工无法实现的复杂内部耦合结构（曲面渐变膜片、随形冷却通道）可以通过粉末床熔融（SLM）技术一体化打印。这不仅减少了零件数量和装配误差，还允许探索传统工艺无法实现的新型耦合拓扑。当前SLM的表面粗糙度Ra≈5~10 μm，高Q应用仍需后处理抛光，但与5年前相比已有了数量级的改善。
可调谐腔体滤波器是多频段时代的必然需求。通过压电致动器、步进电机或液晶材料改变谐振腔的等效电长度，使得单一滤波器可覆盖多个通信频段。目前已有商用产品实现700 MHz~2.7 GHz的连续可调范围，插损变化控制在1 dB以内。虽然调谐速度和长期可靠性仍是工程挑战，但这无疑是基站前端简化架构的关键技术路径。

七、芯启源科技：您的射频滤波解决方案伙伴
在滤波器选型和技术方案决策上，规格书能展现的是关键指标参考。每个参数背后——无论是插入损耗的温度漂移、Q值的频率相关性，还是PIM在多载波场景下的非线性行为——都需要深厚的工程经验来做出正确的判断。

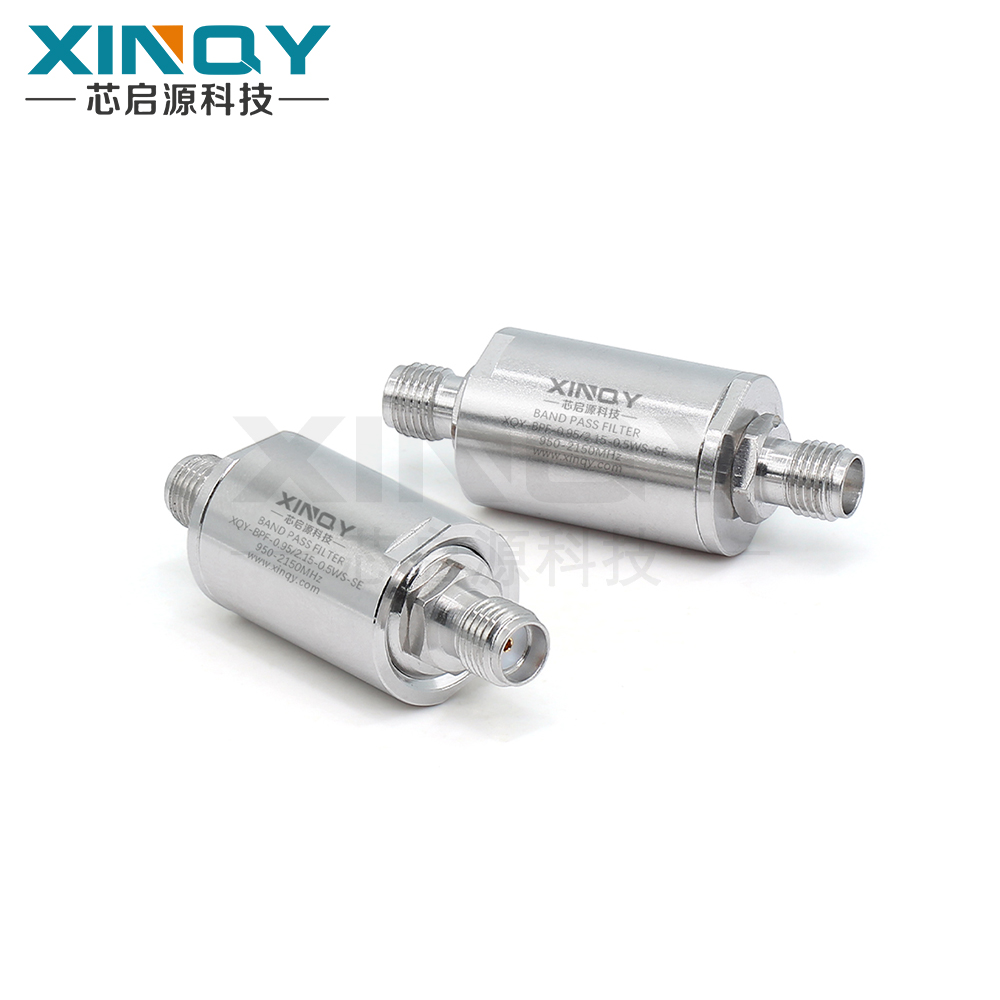

产品能力
• 频率覆盖：DC ~ 40 GHz，全频段无死角
• 滤波器类型：低通 / 高通 / 带通 / 带阻 / 贴片带通
• 支持深度定制：中心频率、带宽、插入损耗、带外抑制、功率容量、封装形式均可按需定制
• 交付周期：标品3个工作日内，定制方案7~15个工作日

为什么选择我们？
芯启源科技，拥有研发经验超15年的射频工程师团队。从系统架构层面帮您分析链路预算，从实测数据出发帮您验证选型决策，从量产经验中帮您规避风险：
1. 售前分析与选型咨询——把您的系统框图和指标发给我们，我们的工程师会给出包含插入损耗预算、带外抑制裕度和PIM分析的完整选型报告。
2. 样片实测验证——我们鼓励客户在实际场景中实测我们的滤波器，自主研发有底气。
3. 全生命周期技术支持——从原型验证到量产交付，全程跟进。
