耦合器和双工器的区别是什么？
2026/04/30

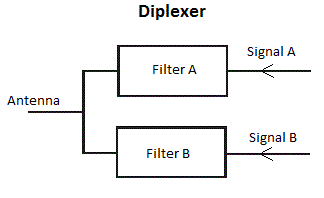

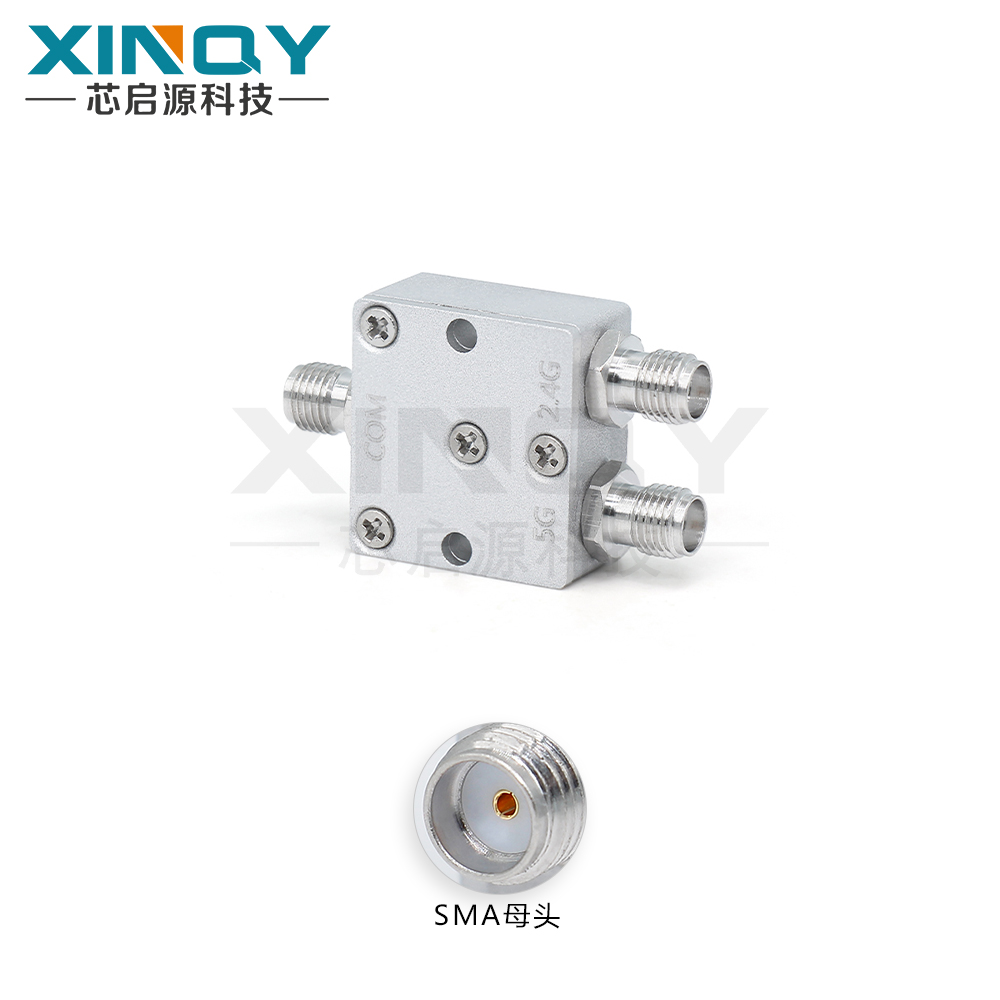

双工器是一个3端口的无源设备，它允许两个不同频段的信号共享一个公共天线或传输线。它由两个频率选择滤波器（低通、高通或带通）连接到公共端口组成。如下面的图所示，频率A的信号A通过滤波器A到达天线，而频率B的信号B通过滤波器B到达同一个天线。
每个滤波器通过其预期频段并拒绝其他频段，提供两个信号路径之间的隔离。为了正常运行，频段必须足够分离，以便能够进行实际滤波器设计，同时保持较低的插入损耗和良好的阻抗匹配，从而提供足够的隔离。
双工器的常见用例是在蜂窝基站在内，两个不同频段（例如700 MHz和1900 MHz）共享同一根天线。与其为每个频段安装单独的天线，双工器将信号组合在一起，同时通过频率选择性滤波器将它们隔离。这减少了塔架空间、布线和硬件复杂性，同时实现多频段操作。
双工器允许发射器和接收器使用单个天线，同时在相同/相似频率下运行。它的主要功能是在发射时将接收器与高功率发射器信号隔离，并在接收时将发射器与传入信号隔离。这种隔离防止接收器过载或损坏。

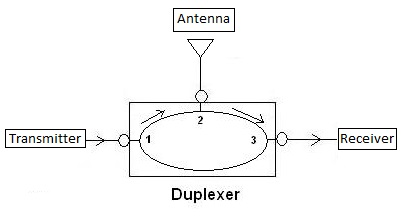

与耦合器不同，双工器不仅仅依赖于频率分离。它通常使用环形器或开关结构，以便：
来自端口1的信号被路由到端口2
来自端口2的信号被路由到端口3
端口1和端口3保持隔离
双工器常用于在单频工作的雷达系统中。发射期间，双工器将敏感的接收机与高功率的发射脉冲隔离。脉冲结束后，它将从天线传回的回波信号路由到接收机。这使得系统能够在同一天线和频率上进行发射和接收，而不会损坏接收机。
